Кабельный тестер необходим каждому монтажнику и сетевому инженеру, некоторые модели успешно используются в быту. Большинство людей сталкивалось с ситуацией, когда внезапно пропадает сигнал, и проблема при этом не на стороне провайдера.

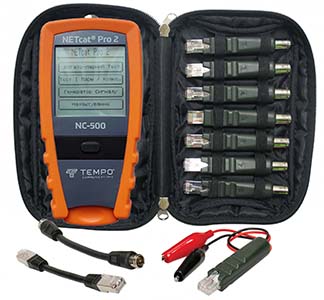

Многофункциональный кабельный тестер
В зависимости от модели такие приборы могут обслуживать сложные многоуровневые системы или домашние сети.
Кабельный цифровой тестер — это продвинутый прибор, который работает с витым кабелем, оснащен тональным генератором и индуктивным щупом. Он также может иметь функцию трассоискателя и легко обнаруживает скрытые провода.
Устройство включают в розетку, после чего в проводку идет сигнал — это активизирует генератор тона. При приближении к подключенным жилам возникает звуковой сигнал. Вся информация о соединении, которое проверяют прибором, выводится на жидкокристаллический дисплей. При наличии USB порта визуальный локатор можно подключать к компьютеру. Также у тестера есть функция поддержки карточки MicroSD и индикатор, который сообщает об уровне заряда аккумулятора.
Хороший качественный кабельный тестер для витой пары обязательно выявляет обрывы, обнаруживает перекресты проводников, короткие замыкания и другие дефекты системы. Чаще всего такие модели работают с кабелями 5Е и 6.
Многие модели умеют быстро находить и осуществлять маркировку розеток и портов СКС, если у изделия есть номерной идентификатор. Чтобы разобраться с линиями, с одной стороны проводника подключают тестер, а с другой — идентификатор.

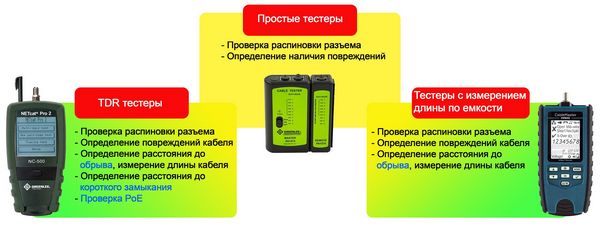

Тестер кабельных пар — классификация
- Приборы простого типа — умеют определять некоторые механические повреждения (например, замыкание или разрыв), а также правильность соединения кабеля. Имеют светодиодную индикацию.
- Тестеры с расширенным функционалом — выявляют расщепленные проводники за счет того, что оснащены встроенными генераторами тонального сигнала.
- Модели с ЖК-дисплеем — являются самыми современными многофункциональными инструментами, которые позволяют выявлять не только любые ошибки, но также и расстояние до замыкания или обрыва, определять тип розетки и длину провода.
Выбирать визуальный локатор повреждений надо, исходя из его функционала. Обычно многофункциональные модели приобретают для профессиональных нужд, для решения рядовых бытовых вопросов, связанных с прозвоном кабеля, подойдут простые недорогие модели.
Как пользоваться визуальным локатором дефектов — кабельным тестером
Простые и сложные модели основаны на разных принципах работы.
Простой визуальный локатор дефектов имеет всего два блока — задающий и ответный. На задающем находится переключатель режимов вместе с индикаторами. На ответном — световые индикаторы, которые позволяют выявить прозванивающийся проводник. Обычно в каждом блоке есть разъемы RJ11 и RJ45.
Как проверить — работает ли витой провод или нет:
- Убедитесь, что коннекторы хорошо обжали кабель, и он готов к эксплуатации.
- Один конец провода вставьте в задающий блок, соответственно, другой — в ответный.
- Включите инструмент.
- Если в системе все работает, то сигнал будет легко проходить — это покажут индикаторы на обоих модулях — они будут светиться.
- Если световой сигнал отсутствует, значит, работоспособность линии нарушена. В отдельных случаях может понадобиться замена отрезка провода, который проверяют.
Способ идеально подойдет для бытового пользования — если речь идет лишь об одном проводе. При работе со сложной сетью надо прозванивать каждый участок.
Имейте в виду, что простой тестер кабельных пар не имеет отдельных светодиодов для проверки каждой жилы — вы получите информацию по парам. Исчерпывающую картину обо всех технических неисправностях дадут только продвинутые приборы.
